Neden patlamaya dayanıklı seçmelisiniz?
Birçok üretim alanı, patlayıcı maddeler içeren yeraltı kömür madenlerinin yaklaşık üçte ikisi ile yanıcı maddeler üretir. Kimya endüstrisinde, üretim atölyesi alanlarının% 80'inden fazlası patlayıcı maddeler içerir. Bir patlama için gereken oksijen her yerde bulunur.
Üretim işleminde yaygın olarak kullanılan elektrik aletleri, çeşitli sürtünme kıvılcımları, mekanik aşınma kıvılcımları, elektrostatik kıvılcımlar, yüksek sıcaklıklar vb. Kaçınılmazdır ve ateşleme kaynakları olarak hareket eder.
Bu nedenle, birçok endüstriyel bölgede, oksijen ile karıştırılmış patlayıcı maddelerin konsantrasyonu patlayıcı sınıra ulaştığında, bir ateşleme kaynağı varsa, bir patlama meydana gelir. Bu nedenle, patlamaya dayanıklı önlemlerin benimsenmesi gerekir.
Patlamaya dayanıklı seviyenin yorumlanması
Patlama geçirmez işaret biçimi
Patlama geçirmez işaret biçimi | ||||
Patlama geçirmez işaretleme | Patlama geçirmez yapısal form | Patlama geçirmez ekipman kategorisi | Gaz grubu | Sıcaklık grubu |
ESKİ | D/p/i, vb. | Ⅰ/ⅱ | ABC | T1 ~ T6 |
Örneğin
Ex D ⅱ C T4
① ② ③ ④ ⑤
01 EX, Çin ve Uluslararası Elektroteknik Komisyonunun patlamaya dayanıklı işaretini temsil ediyor
02 Farklı patlamaya dayanıklı tiplerin farklı tehlikeli yerler için geçerli olduğunu gösterir. D, patlamaya dayanıklı tipi temsil eder.
HAYIR | Patlama geçirmez form | Kodlamak | Ulusal Standart | Patlama geçirmez önlemler | Uygulanabilir alan |
Patlama geçirmez tip | d | GB3836.2 | Mevcut ateşleme kaynağını izole | Bölge1, Bölge2 | |
2 | Artan güvenlik tipi | e | GB3836.3 | Ateşleme kaynaklarının üretilmesini önlemeye çalışın | Bölge1, Bölge2 |
3 | Özünde güvenli tip | IA | GB3836.4 | Ateşleme kaynaklarının enerjisini sınırlamak | Bölge0-2 |
Özünde güvenli tip | IB | GB3836.4 | Ateşleme kaynaklarının enerjisini sınırlamak | Bölge1, Bölge2 | |
4 | Basınçlı Tür | p | GB3836.5 | Tehlikeli maddeleri ateşleme kaynaklarından izole | Bölge1, Bölge2 |
5 | Yağ dolu tip | o | GB3836.6 | Tehlikeli maddeleri ateşleme kaynaklarından izole | Bölge1, Bölge2 |
6 | Kum dolu tip | q | GB3836.7 | Tehlikeli maddeleri ateşleme kaynaklarından izole | Bölge1, Bölge2 |
7 | Sokak Olmayan Tür | n | GB3836.8 | Ateşleme kaynaklarının üretilmesini önlemeye çalışın | Bölge2 |
8 | kapsüllenmiş tip | m | GB3836.9 | Ateşleme kaynaklarının üretilmesini önlemeye çalışın | Bölge1, Bölge2 |
9 | hermetik olarak mühürlenmiş | h | GB3836.10 | Ateşleme kaynaklarının üretilmesini önlemeye çalışın | Bölge1, Bölge2 |
03 ⅰ — - Kara Madeni ve Yeraltı Elektrik Ekipmanı
Ⅱ — - kömür madenleri ve yeraltı kullanımı dışındaki elektrikli ekipman
04 Patlayıcı Tehlikeli Gazların Sınıflandırılması
Mümkün olan minimum kıvılcım enerjisine göre, patlayıcı gazlar, aşağıdaki tabloda gösterildiği gibi, Çin, Avrupa ve dünyadaki çoğu ülke ve bölgede dört tehlike seviyesine ayrılmıştır:
Çalışma Durumu Kategorisi | Gaz sınıflandırması | Temsili gazlar | Minimum ateşleme kıvılcım enerjisi |
Madenin Altında | Ⅰ | Metan | 0.280MJ |
Madenin dışında fabrika | Ⅱa | Etan | 0.180MJ |
Ⅱb | Etilen | 0.060MJ | |
ⅡC | H2 | 0.019MJ |
05 Gaz sıcaklığı gruplarının sınıflandırılması
Ekipmanın en yüksek yüzey sıcaklığına göre, altı gruba ayrılmıştır: aşağıdaki şekilde gösterildiği gibi T1 ila T6:
Sıcaklık grubu | Nesnelerin güvenli yüzey sıcaklığı | Yaygın patlayıcı gazlar |
T1 | ≤450 ℃ | hidrojen, akrilonitril, vb. ， 46 tür |
T2 | ≤300 ℃ | Asetilen etilen, vb. |
T3 | ≤200 ℃ | Benzin, butyaldehit, vb ， 36 tip |
T4 | ≤135 ℃ | Asetaldehit, tetrafloroetilen, vb. |
T5 | ≤100 ℃ | CS2 |
T6 | ≤85 ℃ | Etil nitrat, etil nitrit |
Enstrümanın patlamaya dayanıklı işareti: Ex (IA) ⅱC T6:
İçerik | Sembol | Anlam |
Patlama Kanıtı Bildirgesi | Eski | Çin'in ulusal standartları gibi patlamaya dayanıklı standartları karşılıyor |
Patlama geçirmez tip | IA | IA Seviyesi İç Güvenlik Patlamaya Uyumsal Yöntemi benimseyerek, Bölge 0'a kurulabilir |
Gaz kategorisi | ⅡC | Sınıf IIC patlayıcı gazları dahil etmeyi kabul etti |
Sıcaklık grubu | T6 | Cihazın yüzey sıcaklığı 85 ℃ |
EX (IA) ⅱC'nin anlamı:
İçerik | Sembol | Anlam |
Patlama Kanıtı Bildirgesi | Avrupa patlamasına dayanıklı standartlara uyuyor | |
Patlama geçirmez tip | IA Seviyesi İç Güvenlik Patlamaya Uyumsal Yöntemi benimseyerek, Bölge 0'a kurulabilir | |
Gaz kategorisi | Sınıf IIC patlayıcı gazları dahil etmeyi kabul etti |
Not: Bu sembolde sıcaklık kategorisi öğesi yoktur, bu da enstrümanın patlayıcı gazlarla doğrudan temas etmediğini gösterir
Koruyucu işaretlerin bileşimi ve anlamı

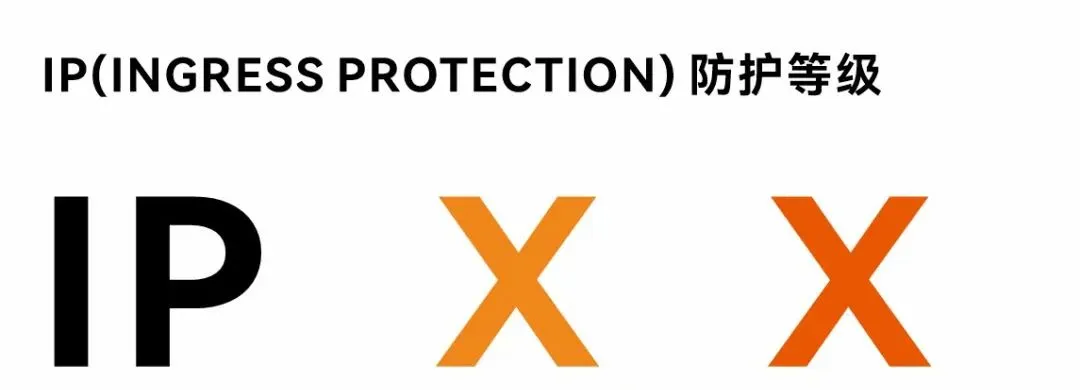

IP koruma notu
IP (giriş koruma) koruma seviyesi sistemi IEC (Uluslararası Elecroteknik Komisyonu) tarafından hazırlanmıştır. Elektrik aletlerini toz ve nem direnç özelliklerine göre sınıflandırın.
01 Kimlik kompozisyonu
IP koruma seviyesi iki sayıdan oluşur. İlk sayı, elektrik aletlerinde yabancı nesne müdahalesinin toz ayrımı ve önlenmesi seviyesini temsil ederken, ikinci sayı elektrikli aletlerin nem ve su saldırısına karşı sızdırmazlık derecesini temsil eder. Sayı ne kadar büyük olursa, koruma seviyesi o kadar yüksek olur.
02 IP koruma kategorisi iki sayı ile işaretlenmiştir:
Örneğin, bir koruma kategorisi: ip xx
İşaretleme mektupları
İlk işaretli sayı
İkinci işaretli sayı
İlk işaretleme temas koruması ve yabancı nesne koruma seviyeleri | ||
İlk işaret numarası | Koruma aralığı | |
İsim | Not | |
0 | Korumasız | - |
1 | 50 mm ve daha büyük çaplı yabancı nesnelere karşı koruyun | 50 mm küre çapında dedektör, tamamen girmemelidir |
2 | 12.5mm ve daha büyük çaplı yabancı nesnelere karşı koruyun | Küre çapı 12.5mm olan dedektör, tamamen girmemelidir |
3 | 2,5 mm ve daha büyük çaplı yabancı nesnelere karşı koruyun | Küre çapı 2,5 mm'lik bir dedektör, tamamen girmemelidir |
4 | 1.0 mm ve daha büyük çaplı yabancı nesnelere karşı koruyun | 1.0 mm küre çapı olan dedektör, tamamen girmemelidir |
5 | Toz koruması | Tozun girilmesini tamamen önlemek imkansızdır, ancak giren toz miktarı, cihaza veya emniyete zarar verecek bir miktarı aşmamalıdır. |
6 | Toz sızdırmazlığı | Toz, kutuya 20 milyar düşük basınçta girmemelidir |
Koruma seviyesinin ikinci işaret sayısı | ||
İkinci işaret numarası | Koruma aralığı | |
İsim | Not | |
0 | Korumasız | - |
1 | Su damlacık koruması | Dikey olarak düşen su damlacıkları hasara neden olmamalıdır. |
2 | Kutu 15 ° 'de eğildiğinde, su damlacıklarına karşı koruyun | Kutu herhangi bir tarafa 15 ° açıyla eğildiğinde, dikey olarak düşen su damlacıkları hasara neden olmamalıdır |
3 | Kutu 15 ° 'de eğildiğinde, su damlacıklarına karşı koruyun | Dikey çizginin her iki tarafından 60 ° açıyla sıçrayan su hasara neden olmamalıdır. |
4 | Koruyucu su spreyi | Her yönden kutuya hedeflenen su spreyi hasara neden olmamalıdır |
5 | Koruyucu su jeti | Her yönden kutuyu hedefleyen su jeti hasara neden olmamalıdır. |
6 | Güçlü su jetine karşı koruma | Her yönden kutuyu hedefleyen güçlü su jeti hasara neden olmamalıdır. |
7 | Suya kısa süreli daldırmaya karşı koruma | Kutu standart basınç altında kısa bir süre suya daldırıldığında, zararlı etkilere neden olabilecek su olmamalı |
8 | Suya uzun süreli daldırmaya karşı koruma | Kutu, üretici ve kullanıcı tarafından kabul edilen koşullar altında uzun süre suya daldırılmalı ve zararlı etkilere neden olabilecek su olmamalıdır. Ancak bu koşullar, 7 numaralı işaretleyici tarafından belirtilen koşullardan daha karmaşık olmalıdır. |
IP koruması için en yüksek test seviyesi IP68'dir, ancak yaygın talep edilen seviyeler hala IP54, IP55, IP65, IP66, IP67, IP68, vb.
